Penerangan Produk

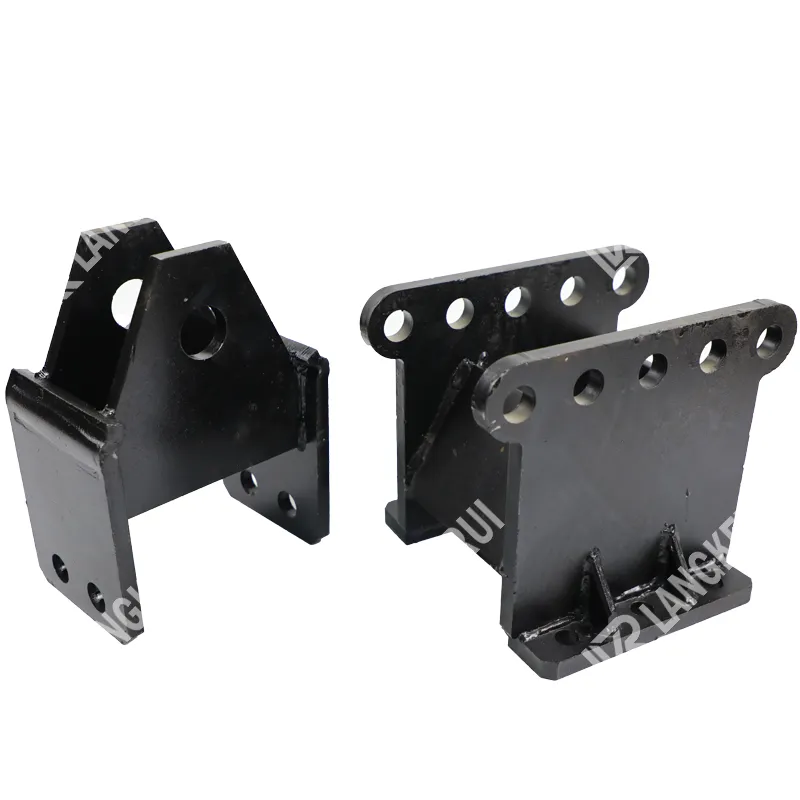

Pemasangan rangka tunda belakang traktor sedia ada dipasang di bahagian belakang traktor, termasuk sistem rod tunda untuk menunda jentera pertanian dan rangka sokongan ampaian untuk menyokong sistem rod tunda. Rangka sokongan ampaian termasuk bahagian ampaian untuk menyambung dengan traktor dan bahagian sokongan untuk menyokong sistem rod tunda. Operasi tunda traktor dicapai dengan menyokong sistem rod tunda melalui sistem rod tunda dan rangka sokongan ampaian. Walau bagaimanapun, pemasangan rangka tunda belakang hanya boleh melakukan operasi tunda dan mempunyai satu fungsi. Apabila memasang komponen aksesori (seperti peranti tunda cepat yang digunakan untuk menunda treler atau kenderaan beroda lain) ke belakang traktor, untuk mengelakkan pemasangan rangka tunda belakang menghalang lampiran komponen aksesori, sistem rod tunda dan rangka sokongan suspensi keseluruhan traktor belakang pemasangan rangka tunda belakang perlu ditanggalkan terlebih dahulu, dan kemudian pada komponen aksesori perlu dipasang untuk lampiran. Operasi ini menyusahkan dan menyusahkan untuk digunakan.
Elemen pelaksanaan teknikal:
Tujuan model utiliti ini adalah untuk menyediakan pemasangan rangka tunda belakang traktor yang bukan sahaja boleh digunakan untuk operasi menunda traktor, tetapi juga mencapai fungsi memasang komponen aksesori yang berbeza.
4. Berdasarkan ini, model utiliti sekarang menyediakan pemasangan rangka tunda belakang traktor, yang terdiri daripada:
5. Pendakap suspensi, digunakan untuk menyambung dengan traktor;
6. Komponen daya tarikan, digunakan untuk sambungan boleh tanggal dengan traktor;
7. Bingkai sokongan, sambungan boleh tanggal dengan bingkai penggantungan, digunakan untuk menyokong komponen daya tarikan;
8. Bahagian pemasangan komponen aksesori, terletak pada bingkai penggantungan, digunakan untuk memasang komponen aksesori.
9. Pemasangan rangka tunda belakang traktor seperti yang diterangkan di atas, di mana rangka sokongan terdiri daripada bahagian sokongan dan bahagian penyambung yang disambungkan dengan tetap antara satu sama lain, di mana satu hujung bahagian penyambung disambungkan secara cerai pada bingkai ampaian dan hujung satu lagi disambungkan ke bahagian sokongan.
10. Pemasangan rangka tunda belakang traktor seperti yang diterangkan di atas, di mana bahagian penyambung terdiri daripada plat penyambung pertama dan plat penyambung kedua yang disusun bertentangan antara satu sama lain. Satu hujung plat penyambung pertama disambungkan ke bahagian sokongan, dan hujung satu lagi disediakan dengan beberapa lubang penyambung pertama untuk sambungan boleh tanggal dengan bingkai ampaian. Satu hujung plat penyambung kedua disambungkan ke bahagian sokongan, dan hujung satu lagi disediakan dengan beberapa lubang penyambung keempat untuk sambungan boleh tanggal dengan bingkai ampaian.
11. Pemasangan rangka penunda belakang traktor seperti yang diterangkan di atas, di mana bahagian sokongan terdiri daripada plat sokongan dan plat had yang disusun bertentangan antara satu sama lain, komponen tunda disalurkan di antara plat sokongan dan plat had dan disokong oleh plat sokongan, dan kedua-dua belah komponen tunda masing-masing disediakan dengan plat sokongan melalui dan plat had, mengehadkan bahagian sayap kanan untuk mengehadkan bahagian sayap kiri dan bahagian kanan. kepingan had disediakan pada plat sokongan dan plat had.
12. Pemasangan rangka tunda belakang traktor seperti yang diterangkan di atas, rangka ampaian yang terdiri daripada badan utama rangka ampaian dan bahagian penyambung rangka ampaian yang disediakan pada badan utama rangka ampaian, di mana bahagian penyambung bingkai ampaian disediakan dengan beberapa lubang sambungan kedua untuk menyambung dengan traktor.
13. Pemasangan rangka tunda belakang traktor seperti yang diterangkan di atas, di mana anggota penyambung rangka ampaian terdiri daripada bahagian penyambung rangka ampaian pertama yang disediakan di bahagian atas badan rangka ampaian dan bahagian penyambung bingkai ampaian kedua disediakan pada bahagian bawah badan rangka ampaian, di mana lubang penyambung kedua disediakan dalam
Pada bahagian sambungan pendakap suspensi pertama dan bahagian sambungan braket suspensi kedua.
14. Pemasangan rangka tunda belakang traktor seperti yang diterangkan di atas, di mana
